Custom made MG 42

[RAP_Julius]

Taigi, vasarai planų neturėjau, galvojau apie naują airsoft ginklą (galvojau apie antro pasauliniu karo laikų) ir po ilgų dvejonių nusprendžiau susiveikti išsvajotąjį mg42. Pažiūrėjęs kainas, supratau, kad ne mano kišenei, todėl teko gamintis pačiam.



Po neilgų ieškojimų gavau brėžinius iš john-tom.com, tiesa, brėžiniai nekokie, paskubėjau jais remtis darant projektą.

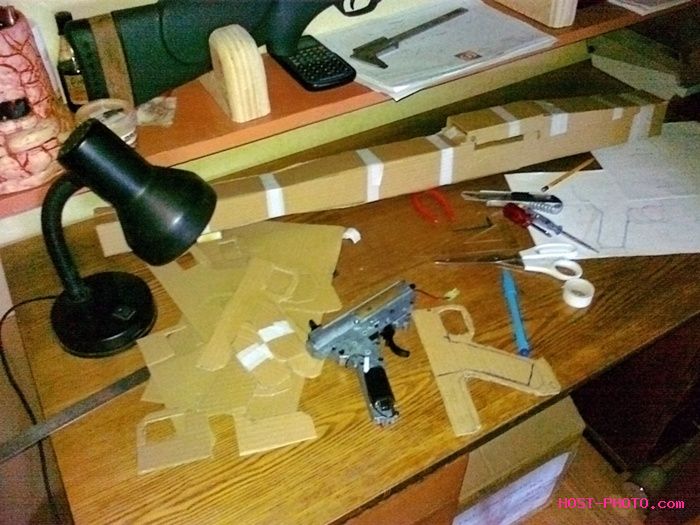

Projektas pajudėjo, pirmos dienos buvo nuobodžios, bet entuziazmo netrūko, dirbau su kartoniniu maketėliu:

http://host-photo.com/photo_hotlink.php?f=x20110617057.jpg

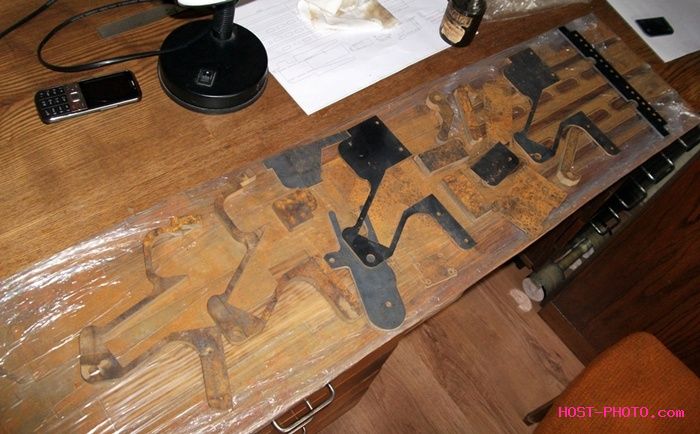

Vėliau pora vakarų prie autocad ir užsakiau išpjauti kelias detales:

http://host-photo.com/photo_hotlink.php?f=Picturex00.jpg



Labiau gilintis į smulkmenas predėjau tik kai jau turėjau išpjautą metalą, tuomet teko nubraukti ašarą dėl nevisai tikslių brėžinių, bet vėliau viskas einasi neblogai, dalis detalių jau arti pabaigos, kitos laukia savo eilės. Neseniai buvo suvirintas korupsas (ačiū Andriui iš R.A.P už pagalbą :) )

http://host-photo.com/photo_hotlink.php?f=Picturex001.jpg

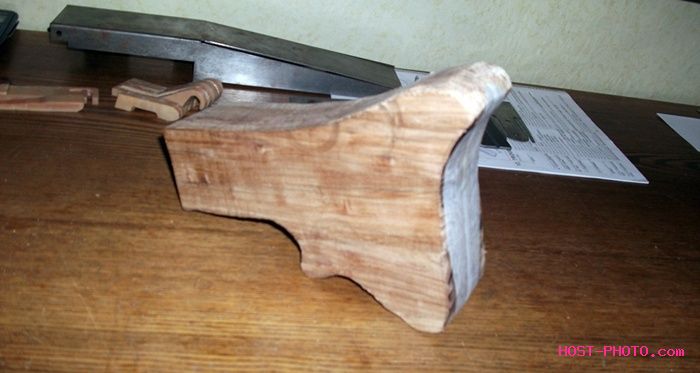

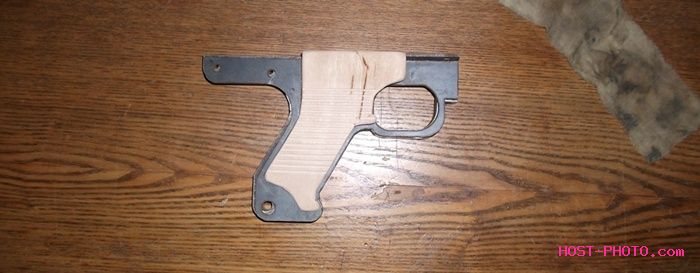

Toliau šiek tiek medžio darbų:

http://host-photo.com/photo_hotlink.php?f=xxxPicturex002.jpg

http://host-photo.com/photo_hotlink.php?f=xxPicturex005.jpg

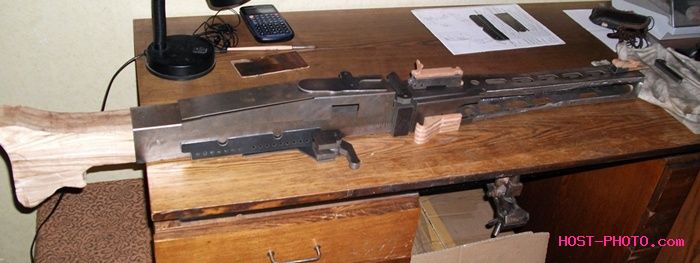

Kolkas daug maž pridėjus detales vaizdas yra toks:

http://host-photo.com/photo_hotlink.php?f=xxPicturex004.jpg



Dar reikia daug padirbėt tiek prie smulkmenų, tiek prie esmės. Su viduriais nieko nedaryta, bus dedamas gerbox v3 su tiuningu ir galvoju apie gerboxo sutvirtinimą. Taip pat laukiu originalios dėtuvės, po to reiks krapštytis su prie jos,... žodžiu, labai tikiuosi kad pradės šaudyt iki rudens, bet tik laikas parodys :) Kai turėsiu ką daugiau parodyt tai būtinai taip ir padarysiu, o kolkas laukiu nuomonių ir komentarų.



P.S. tikiuosi ant Lietuvos atsiras ir daugiau custom airsoft projektėlių, o darantiems linkiu sėkmės ir lenkiu galvą. ;)



P.P.S adminai, paredaguokit "/img" nes man rašo:

"You are not allowed to use that image extension on this board."

[UnoBomber]

Šaunuolis :)

[Dvorf]

Super! Laukiam tęsinio :)

[OSO]

Jo, lenkiu savo žila galva. laukiam tesinio.

[Lappe]

Kolkas daug maž pridėjus detales vaizdas yra toks:

http://host-photo.com/photo_hotlink.php?f=xxPicturex004.jpg



P.S. tikiuosi ant Lietuvos atsiras ir daugiau custom airsoft projektėlių, o darantiems linkiu sėkmės ir lenkiu galvą.

ZB! Puikus projektas! Gaila, kad D.Tankist savo projektus užmetė. Vis niekaip prie gamybos nepereina.

[NEON_as]

Nuostabi pradzia ir vel gi- laukiam tesinio!. Taip ir toliau. Laikom spygas uz tave.

[RAP_Julius]

Na ką, senokai nenaujinau temos, pradėsiu nuo nuotraukų:











Kolkas dar nešaudo, tiesa, nedaug jau liko. Buvau visas dalis sukrovęs, kažkiek sucentruoti viduriai, bet dar reikia prie to padirbėt (kad neišsivaikščiotų bešaudant). Problemų buvo tiek darant dėtuvę (dar nebaigta), tiek gaudant gearbox pasvirimo kampą (ir dabar jis man ramybės neduoda), tiek dėtuvės tvirtinimas ir taip toliau :) Šiaip daug kažko nepripasakosiu, klauskit jei kas domina, bandysiu atsakyt. Ai, dar kart norėjau padėkot Andriui už pagalbą :)





Kolkas padaryta:

Išorinės dalys;

Upgreidintas gerboxas;

Modifikuotas hop up;

Dėtuvė padaryta ant elektros (test stadijoj, dar nesudėta dalys į būgną);



Dar reikia:

Modifikuot dėtuvės tvirtinimą;

Suprojektuot, pagamint bipodą (su šituo reikalu neskubėsiu);

Sulaukt feedinimo spyruoklės (užsakiau prieš 2 savaites, nesugeba sąskaitos atsiųst iki šiol);

Patobulint gearbox tvirtinimą pačiam mg;

Padaryt pačo gearbox sutvirtinimą;

Sumest viską į vidų ir pratestuot;

[UnoBomber]

Ar yra pirktinių detalių iš pvz antikvaro, ar visos rankomis gamintos? :)

[RAP_Julius]

Dėtuvė pirktinė, vėliau įdėsiu ir jos nuotraukas, ir kas jos viduj padaryta (fotikas ne namie dabar).

Va tokią naudosiu:



Visa kita gaminta. Nemažai daryta ne mano pačio (jokių staklių neturiu), ta prasme, nuvežu į vieną vietą - išpjauna, nuvežu kitur - suvirina,... :)

[UnoBomber]

Dėtuvė pirktinė, vėliau įdėsiu ir jos nuotraukas, ir kas jos viduj padaryta (fotikas ne namie dabar).

Va tokią naudosiu:



Visa kita gaminta. Nemažai daryta ne mano pačio (jokių staklių neturiu), ta prasme, nuvežu į vieną vietą - išpjauna, nuvežu kitur - suvirina,... :)



neklause meistrai kur saudysi? :)))

[RAP_Julius]

Buvo susidomėjusių, kas čia per aparatas bus. Visiems nežinojusiems teko pasakot apie airsoftą :)

[Mikis]

Ginklas atrodo tikrai nusotabiai,sekmes tobulinant ji.

Saunuolis.

[RAP_Julius]

Trumpas update.

Štai kaip atrodo modifikuotas AK hop up (daug nėra ką pasakot, viskas matosi foto, pjauta du kartus ir pasukta ~145 laipsnių kampu):





Toliau dėtuvė (surinkta gan senokai, bet tik dabar prisiruošiau atnaujint):

Pradžia buvo modelis iš kartono, su tokiu dideliu varikliuku sunkiai sutilpo, bet sutilpo. Paskubėjau daryt, galima buvo gauti žymiai mažesnį varikliuką.





Toliau padariau rėmelį iš tekstolito, modifikavau g36 bunkerį, pridėjau pora laidelių, jungiklį, ir viską sukroviau į dėtuvės vidų (suklijavau, kad būtų tvirčiau).





Maitinimas nuo 2 AA elementų (galima ir su 1, galima ir su AAA,...). Vidus negražus, bet jo ir nesimato, todėl galvos sau nesuku, dėtuvė pildosi per šoninę angą, o dangtelis atsidaro tik keičiant elementus. Telpa ~900 šratų.



Kolkas tiek :)

[RAP_Julius]

Seniai neupdatinau, todėl trumpas update:



Taigi, veikia, šaudo, bet guli ilgą laiką nenaudojamas (nežaidžiau airsoft jau seniai). Dėtuvė perdaryta, veikia gerai. Kojelių nedariau, nes rankos prie jų nekilo. Palyginus su tikru mg42, tai šitas yra kiek stambesnis, ir korpusas yra kampuotas (tikram kampai suapvalinti). Paskutinį kart šaudant gearboxas pradėjo durniuot, taisyt neskubu, bet bus sutaisyta :) Šaudo tik serijom (arba tik pavieniais), greičio nematavau (nes kaip minėjau ilgą laiką nežaidžiau ir nebuvo galimybių), svert taip pat tiksliai negaliu pasakyt kiek sveria, bet sveria :) (~10kg tikrai).



Bręsta naujas hobis, todėl greičiausiai šitą daiktą pardavinėsiu (kada išspręsiu gerbox problemas). Trumpas video:
